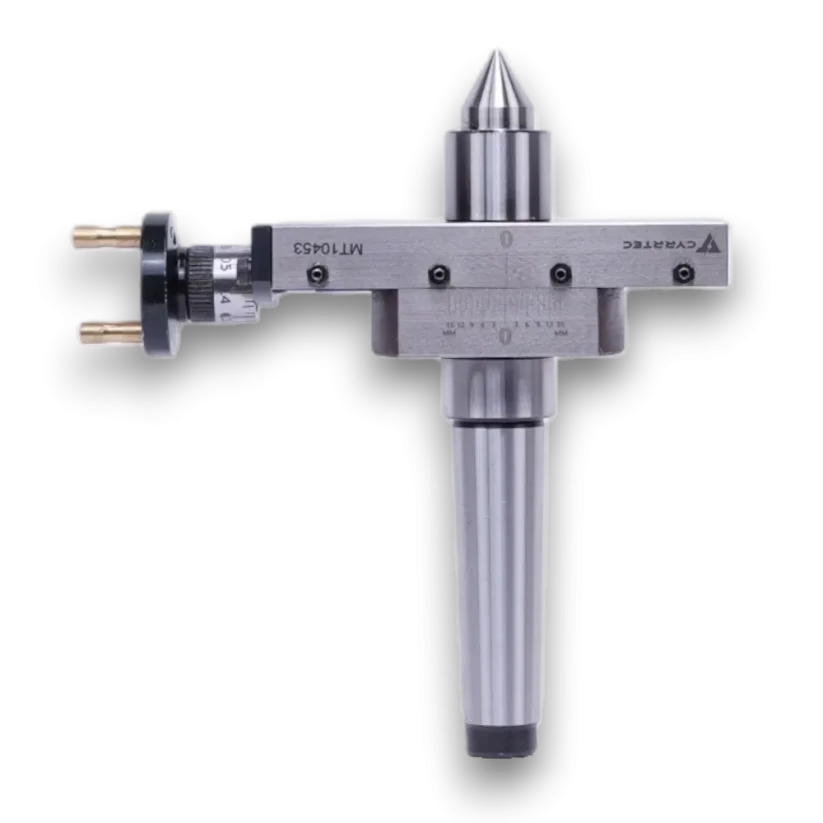

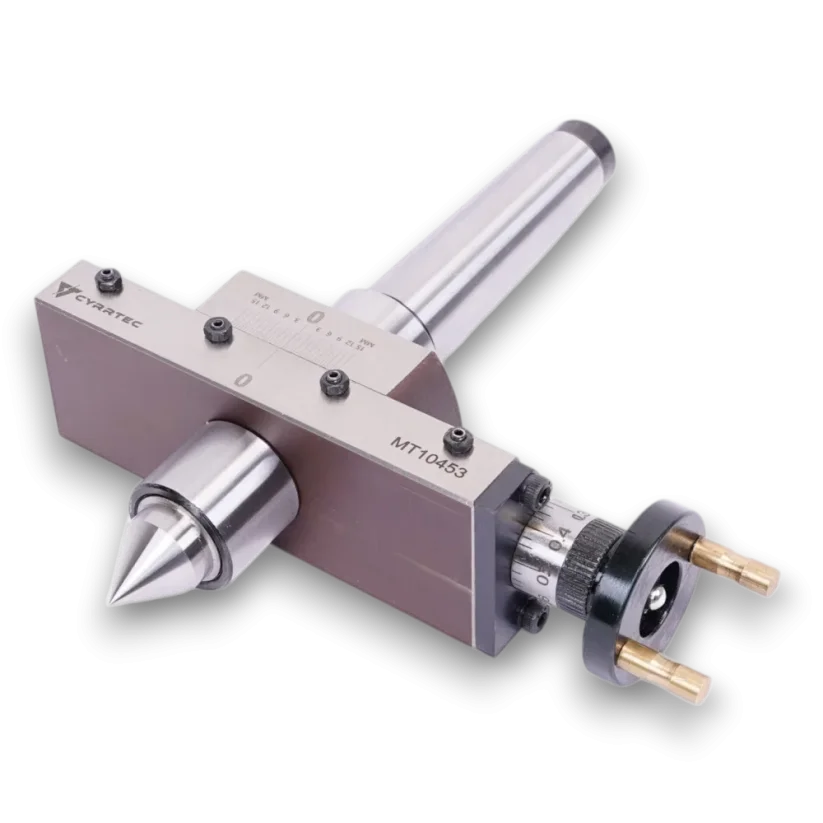

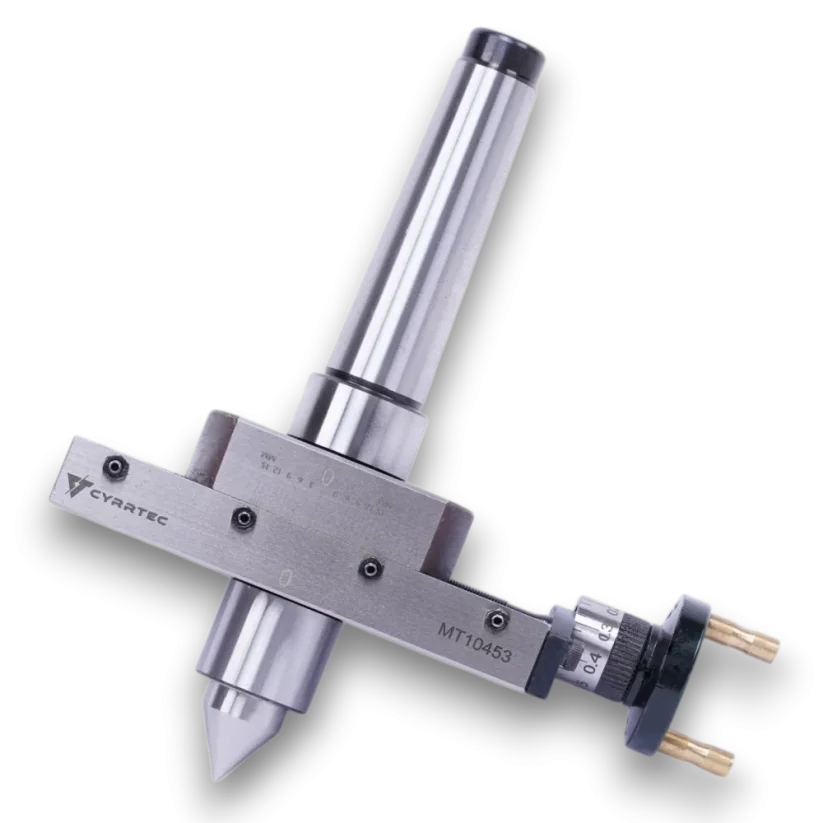

Nastawny kieł obrotowy do toczenia stożków, MK3

Nastawny kieł obrotowy do toczenia stożków, MK3

Nastawny kieł obrotowy umożliwia proste toczenie powierzchni stożkowych bez konieczności przesuwania osiowego (wyosiowania) lub późniejszego ponownego ustawiania konika tokarki.

Kieł mocuje się bezpośrednio w tulei konika za pomocą stożka MK3. Dzięki przesuwowi bocznemu oś kła można precyzyjnie wychylić w lewo lub w prawo, aby uzyskać żądany stożek.

Posuw można ustawiać bardzo precyzyjnie za pomocą śruby z pokrętłem. Jeden obrót śruby sterującej odpowiada przesunięciu o 0,75 mm. Całkowity zakres regulacji wynosi ±7 mm, czyli łącznie 14 mm.

W przeciwieństwie do zwykłych kłów stałych, model ten wyposażony jest w kieł obrotowy z dwoma łożyskami, który obraca się wraz z obrabianym przedmiotem podczas pracy. Zmniejsza to tarcie, nagrzewanie oraz zużycie, a także pozwala na dokładniejszą i spokojniejszą obróbkę.

Trzpień oraz kieł są hartowane i precyzyjnie szlifowane.

Szczegółowe informacje:

• Stożek mocujący: MK3
• Zakres regulacji: ±7 mm
• Całkowity przesuw boczny: 14 mm
• Przesuw na jeden obrót śruby sterującej: 0,75 mm
• Średnica korpusu kła: 24 mm
• Długość całkowita: ok. 175 mm
• Kąt kła: 60°
• Kieł obrotowy osadzony w dwóch łożyskach
• Do toczenia stożków bez przesuwania konika
• Wykonanie hartowane i precyzyjnie szlifowane

Zakres dostawy obejmuje:

• 1× nastawny kieł obrotowy do toczenia stożków, MK3
