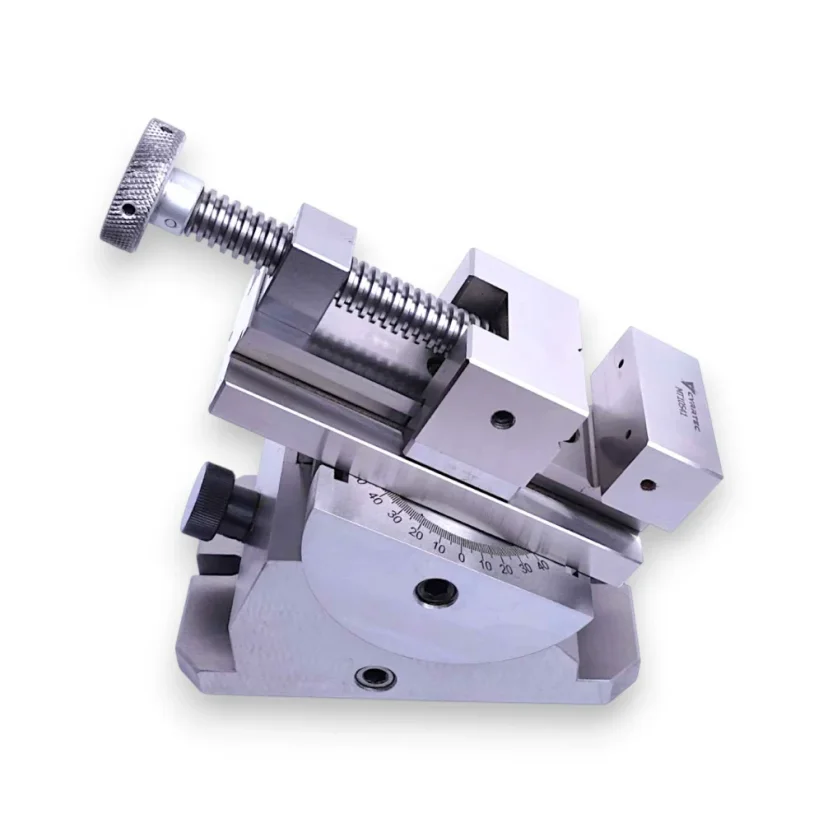

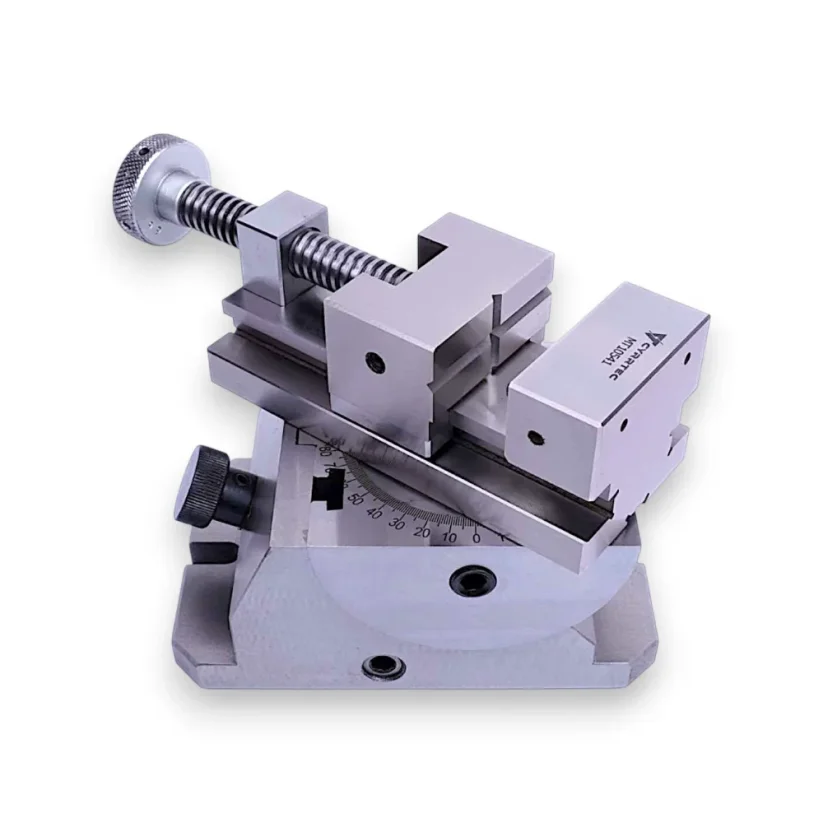

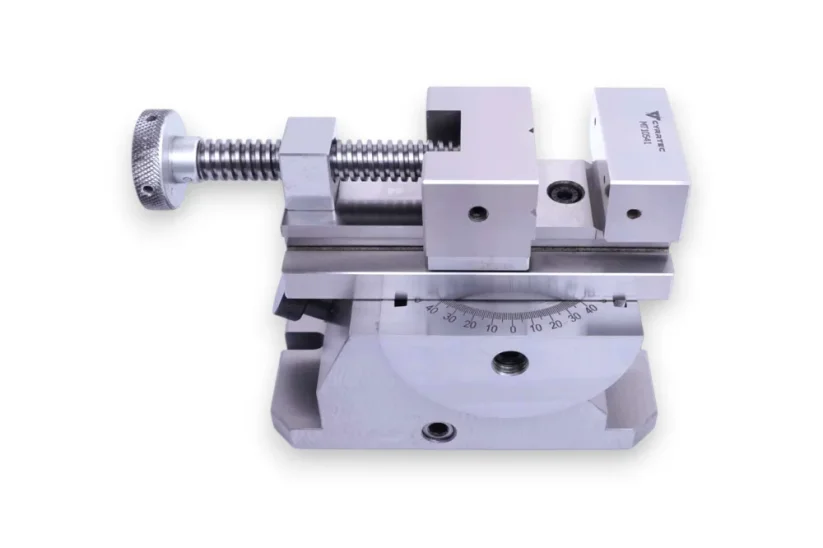

Imadło obrotowo-uchylne, szlifowane – 70 mm

Precyzyjne szlifowane imadło maszynowe – sztywność i dokładność 0,005 mm

Imadło maszynowe przeznaczone do mocowania detali podczas wiercenia, frezowania i szlifowania. Konstrukcja zapewnia stabilne mocowanie i dokładność podczas obróbki.

Powierzchnie funkcyjne są precyzyjnie szlifowane, co zapewnia równoległość i prostopadłość. Dokładność wynosi 0,005 mm / 100 mm, co pozwala na powtarzalną pracę przy wymagających operacjach.

Imadło wykonane jest z wysokostopowej stali hartowanej o wysokiej odporności na zużycie. Ruchoma szczęka jest osadzona w precyzyjnej prowadnicy bez luzów, co eliminuje niedokładności podczas mocowania.

Podstawa umożliwia obrót o 360° w płaszczyźnie poziomej. Imadło można dodatkowo pochylać w zakresie do 60°. Regulacja kąta odbywa się za pomocą mechanizmu ślimakowego z precyzyjnym dociągiem i jest uzupełniona skalą znakowaną laserowo.

Mocowanie do stołu roboczego maszyny odbywa się za pomocą podłużnych otworów w podstawie o wymiarach 182 × 110 × 15 mm.

Główne cechy:

• Dokładność: 0,005 mm / 100 mm
• Szlifowane powierzchnie funkcyjne
• Materiał: hartowana stal stopowa
• Bezpośrednia prowadnica szczęki bez luzów
• Podstawa obrotowa 360°
• Zakres pochylenia: 60°
• Przekładnia ślimakowa do regulacji kąta
• Skala znakowana laserowo

Parametry techniczne:

• Szerokość szczęk: 70 mm
• Wysokość szczęk: 32 mm
• Maksymalne rozwarcie: 68 mm
• Wysokość całkowita: 142 mm
• Masa: 11,5 kg

Zakres dostawy:

• Precyzyjne szlifowane imadło maszynowe
• Drewniana skrzynia do przechowywania
